工具开发 · 主力项目 · FLUTTER DESKTOP / ANDROID
时序图设计 · Sequence Diagram Studio
面向 PLC 流程节拍设计与相位角设计的专业设计软件：条形节拍、圆周节拍、流程图三视图共享同一份数据，泳道加宽、依赖关系与关键路径一目了然，drawio / SVG / PNG 一键导出。
已实现功能
从节拍建模、拖拽编辑到导出交付，覆盖 PLC 工艺设计的完整工作流。
三视图，一份数据

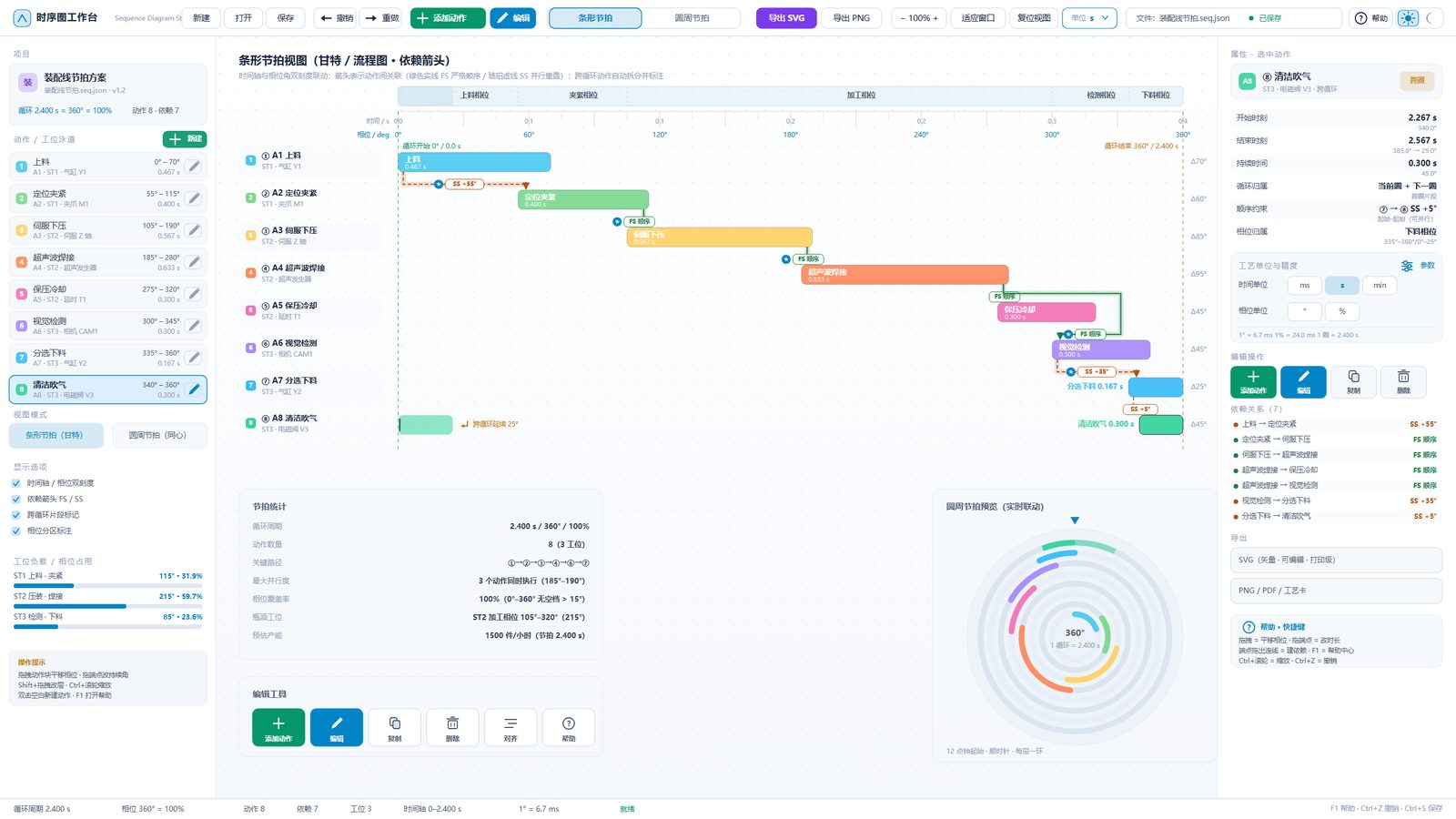

条形节拍（甘特 / 流程图 + 依赖箭头）、圆周节拍（同心圆相位图，12 点钟起始）、流程图三视图共享同一份数据，顶部一键切换。
顺序一目了然
绿色实线箭头 = FS 严格顺序（完成后启动），琥珀虚线 = SS 并行重叠（可提前启动），关键路径带 ★ 高亮。
泳道加宽（多槽位）
一个泳道可分 1–5 个槽位：条形分多条子行、圆周分多条同心子环、流程图分多条子列；拖拽动作同时支持换道 + 换槽位。
空泳道策略
泳道动作全部移走后，可「保留空泳道（默认，序号不变）」或「自动移除（序号顺延）」，F2 文档设置中切换。
拖拽编辑与工位管理
拖拽编辑相位、拖端点改持续角、Shift + 拖拽改层、双击新建动作；工位可增删、改名、调色、排序。
drawio / SVG / PNG 导出
SVG 矢量、分层、带语义 id 与 data-* 元数据，可直接进工艺卡与 MES；PNG 按 2 倍像素比导出；另支持 drawio 导出。
文档设置与自动保存

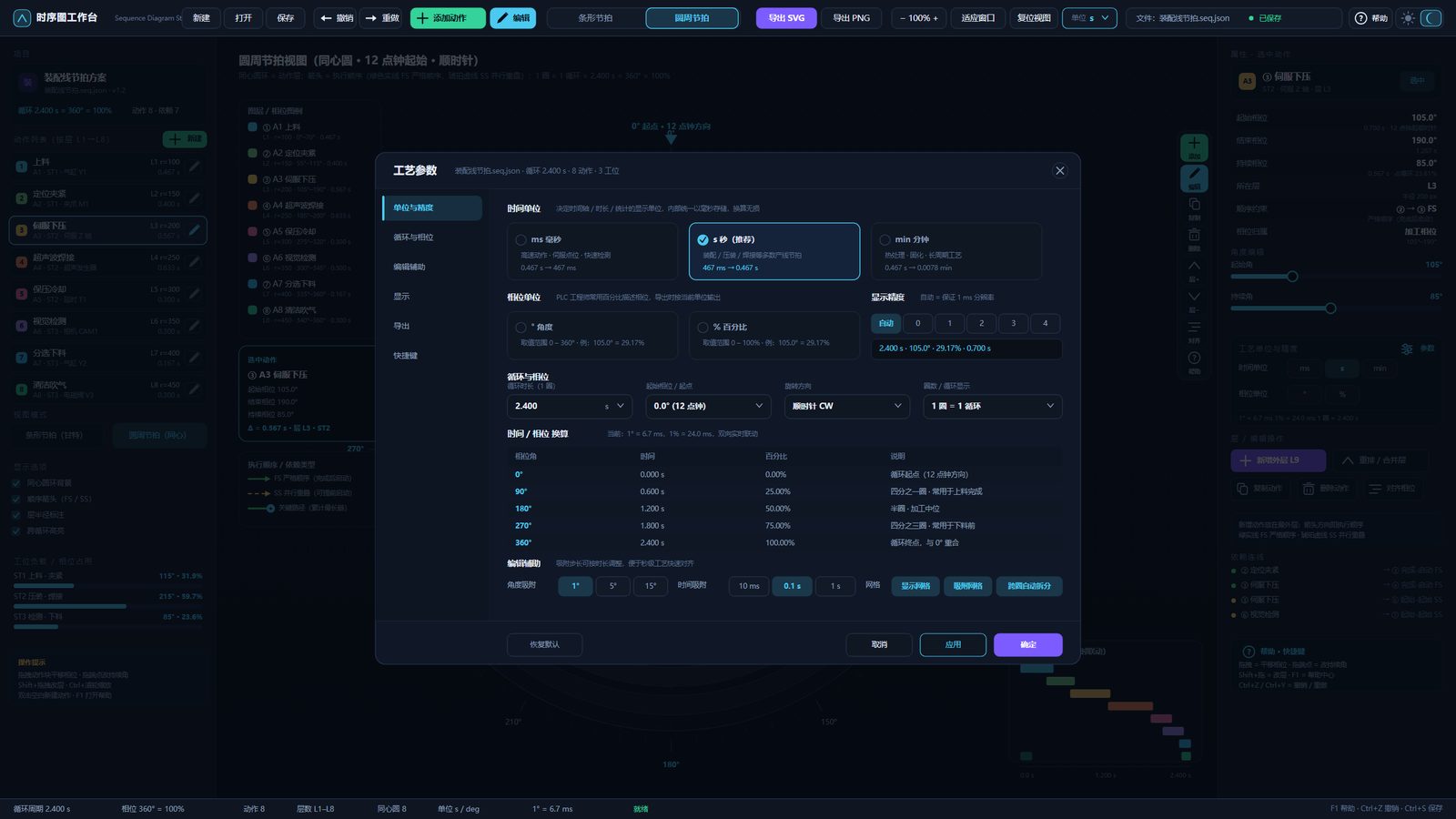

F2 文档设置统一管理单位（ms / s / min）、相位（° / %）、精度、换算表、泳道与吸附；自动保存每 1/5/10/30 分钟可选。
节拍统计
循环周期 / 动作数 / 关键路径 / 最大并行度 / 相位覆盖率 / 瓶颈工位，只展示可由项目数据推导的指标。
响应快
自研 Canvas 渲染，双层缓存 + 脏区重绘 + 空间索引，1000 个动作仍保持 60 fps。
深色 / 浅色双主题
一键切换（F3），语义颜色不变，导出 SVG 与屏幕一致。
可靠性与帮助
自动定时快照 + 启动崩溃恢复 + .bak 备份；应用内帮助中心（F1）与完整使用文档。
开放授权版本
桌面版自 1.3.4 起导出 SVG / PNG / drawio 无需 .lic，关于页显示「开放授权版本」。

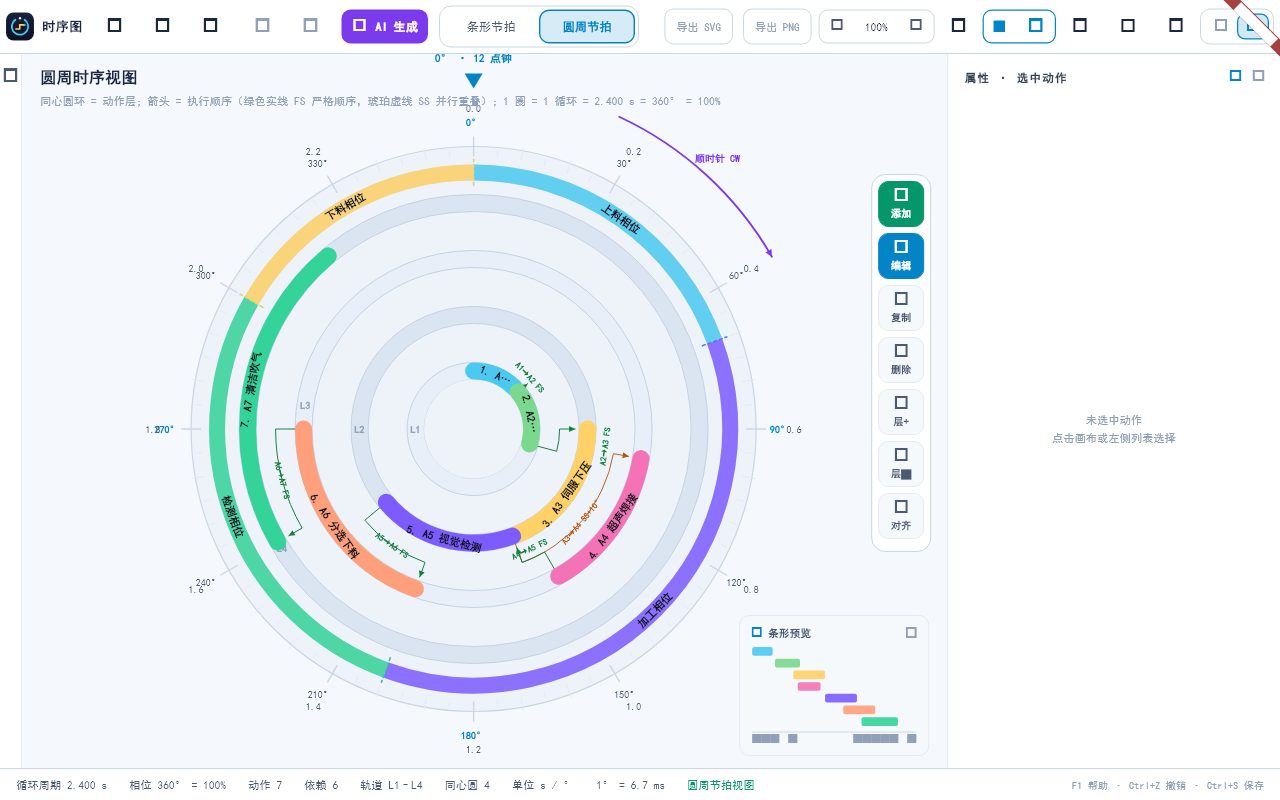

Android 平板版
与桌面版同源的移动版本，面向平板现场使用，已按应用商店标准分发。
目标分辨率
1280 × 800dp（2560 × 1600 物理），动态兼容横竖屏与其它分辨率；包名 cc.sincos.sequence_diagram，应用名「时序图设计」。
触控手势
单指点选动作、按住整体拖动；选中后两端白色把手拖动改时长；双指捏合缩放 / 平移（以捏合焦点为锚点）；全屏无黑边。
文件与导出
工程 / SVG / PNG 保存到系统公共目录（默认 Documents/SequenceDiagram，可更改位置）；导出固定 1920 × 1080，与桌面版一致。
正式签名
release 使用独立 keystore 签名，更新安装无需卸载重装；无 license 授权限制，直接面向应用商店分发。
界面实录
桌面版 2560 × 1440 与 Android 平板版实际运行界面。
